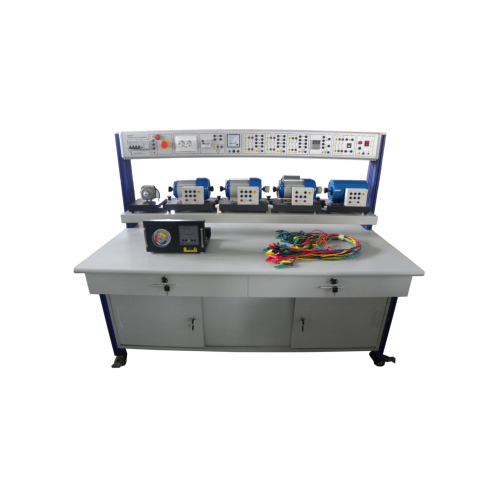

ZE3125 Motor elétrico e instrutor de transformadores de equipamentos educacionais Bancada de trabalho elétrica
1 Visão geral do produto
1.1 Perfil
Este treinador inclui vários tipos de motores indutivos e componentes de controle,
por meio de experimentos, os alunos podem se familiarizar com os recursos do motor AC, dominar seus princípios de controle e modo de controle, cultivará as habilidades técnicas e o conhecimento dos alunos. O treinador é adequado para alunos do ensino profissionalizante, alunos de escolas técnicas, alunos de faculdades com especialização em tecnologia elétrica, tecnologia eletrônica, tecnologia mecatrônica etc.
1.2 Caráter
(1) A bancada de treinamento usa estrutura de coluna de alumínio, inclui
caixa de medição e caixa de energia para testar e medir parâmetros técnicos, é
fácil de usar e não é fácil de quebrar.
(2) Equipados com motores, os alunos podem fazer combinações e terminar muitos
conteúdos de treinamento.
(3) A bancada de treinamento possui sistema de alta segurança.
2 Parâmetro técnico
(1) Potência de entrada: monofásica, três fios, 380V ± 10% 50Hz
(2) Dimensão: 1600 mm × 800 mm × 1300 mm
(3) Capacidade total: ＜ 2,0 KVA
(4) Peso: ＜ 200 kg
(5) Ambiente de trabalho:
Temperatura ambiente: -10 ℃ ～ + 40 ℃
Umidade relativa: ＜ 85% (25 ℃)
3 Produto consiste em
3.1 Painel de controle de energia
O painel de controle de energia usa painel de metal com estrutura de alumínio, todos do tipo fechado
estrutura de caixas
3.2 Bancada de treinamento
A bancada de treinamento usa uma estrutura de alumínio. Existem 4 rodas universais na parte inferior da bancada, há 2 disjuntores na roda. O treinador pode ser movido ou parar de forma conveniente. O painel da bancada tem espessura de 25 mm de substrato de alta densidade, há alta temperatura e alta pressão anti - Processo de tratamento de fogo. Equipado com gaveta do tipo trilho-guia, 2 gabinete de encaixe e encaixe. A estrutura é sólida e confiável, as perspectivas são lindas.
3.3 Painel de controle de energia
(1) Três fases, entrada de energia de cinco fios, foi testado por vazamento
controle do disjuntor, tem botão de parada de emergência, você pode cortar eletricidade
quando emergência.
(2) Equipamento com indicador de energia, tomada de saída da Europa, alimentação de segurança de 4 mm
tomadas de saída.
(3) Equipamento com chave de proteção do motor AC, interno com fonte de alimentação AC, com curto
função de proteção do circuito. 4 Conteúdo de treinamento
4 Conteúdo de treinamento
4.1 Experimento elétrico do motor de partida do capacitor monofásico
(1) Teste estático do motor de partida do capacitor monofásico
(2) Princípio, recurso e teste de função do motor de partida com capacitor monofásico
(3) Controle da função de partida do motor de partida do capacitor monofásico
(4) Controle de comutação do capacitor de valor duplo do motor de partida do capacitor monofásico
4.2 Experiência de motor de pólo de máscara monofásica
(1) Teste estático do motor do pólo da máscara monofásica
(2) Princípio, recurso e função do motor de pólo de máscara monofásica
(3) Controle da função de partida do motor do pólo da máscara monofásica
4.3 Experimento de motor de dupla velocidade assíncrono trifásico
(1) Teste estático do motor trifásico assíncrono de dupla velocidade
(2) Princípio, recurso e função do motor trifásico assíncrono de dupla velocidade
teste
(3) Motor trifásico assíncrono de dupla velocidade de alta velocidade e baixa velocidade
controle de função
(4) Conversão de velocidade do motor de dupla velocidade assíncrona trifásica (mudança
controle de velocidade
4.4 Experimento de motor assíncrono em gaiola de esquilo trifásico
(1) Princípio e recurso do motor assíncrono em gaiola de esquilo trifásico
(2) Teste estático de motor assíncrono em gaiola de esquilo trifásico
(3) Teste de função motora assíncrona em gaiola de esquilo trifásica
(4) Motor assíncrono trifásico em gaiola de esquilo Conversão positiva e negativa para controle
(5) Controle de partida de triângulo em estrela de motor assíncrono em gaiola de esquilo trifásico
(6) Sobrecorrente de atraso térmico de motor assíncrono em gaiola de esquilo trifásico
controle de relé
(7) Partida de motor assíncrono trifásico em gaiola de esquilo de controle de relé de tempo e
atrasar parada
4.5 Experimento de motores de anel deslizante do tipo enrolamento trifásico
(1) Princípio e recurso de motores de anel deslizante do tipo enrolamento trifásico
(2) Teste estático de motores de anel deslizante do tipo enrolamento trifásico
(3) Conexão e função de motores de anel deslizante do tipo enrolamento trifásico
(4) Teste de especificação de função de motores de anel deslizante do tipo enrolamento trifásico
(5) Controle de partida e parada de motores de anel deslizante do tipo enrolamento trifásico
(6) Aplicação de partida de rotor de anel deslizante
4.6 Experimento de motor síncrono de ímã permanente CA trifásico
(1) Princípio e recurso do motor síncrono de ímã permanente CA trifásico
(2) Teste estático do motor síncrono de ímã permanente CA trifásico
(3) Função e conexão do motor síncrono de ímã permanente CA trifásico
(4) Experimento de controle de partida do motor síncrono de ímã permanente ac trifásico
(5) Controle de operação de velocidade do motor síncrono de ímã permanente CA trifásico
(6) Controle de circuito fechado de motor síncrono de ímã permanente CA trifásico
Experimentar
4.7 DC composto gerador
(1) Função do motor e teste de conjunto de transmissão
(2) Teste estático do parâmetro técnico do motor
(3) Conexão e função do circuito de controle do motor
(4) Teste de parâmetro técnico da função do motor
4.8 Experimentos com transformador monofásico
(1) Teste estático do transformador monofásico
(2) Carga vazia do transformador monofásico e característica de carga
(3) Teste de curto-circuito de tensão e corrente do transformador monofásico
(4) Carga vazia do transformador em forma de anel monofásico e teste de característica de carga
(5) Tensão de curto-circuito do transformador em forma de anel monofásico e teste de corrente de curto
4.9 Experimentos com transformador trifásico
(1) Características do princípio do transformador trifásico
(2) Teste estático do transformador trifásico
(3) Função e conexão estrela do transformador trifásico
(4) Função e conexão delta do transformador trifásico
Fornecer manual do usuário em inglês
