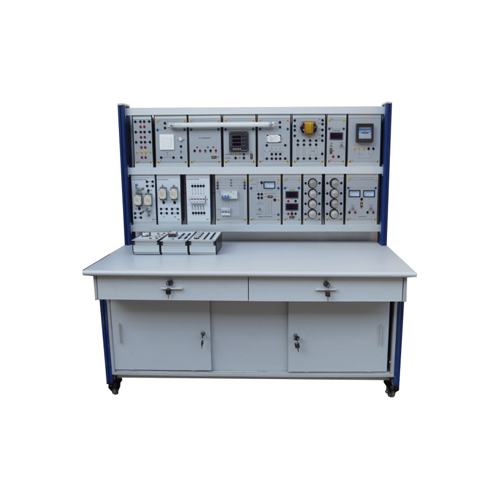

ZE3165 Laboratório de instalação elétrica de banco de treinamento de eletrônica digital
1 Visão geral do produto
1.1 Visão Geral
Este dispositivo de treinamento inclui uma variedade de tipos de módulo de experimento de circuito digital, através do experimento relevante, pode compreender seu princípio de circuito, treina o aluno para os conhecimentos e habilidades correspondentes, ternos, faculdades vocacionais superiores, escolas vocacionais secundárias e ensino profissional relacionado à escola profissional e exame de treinamento de habilidades.
1.2 Recursos
(1) A plataforma de treinamento real adota a estrutura de quadro de perfil de alumínio, com a parte inferior com a roda universal, que pode ser movida de forma flexível. O instrumento de medição e a fonte de energia de treinamento real são integrados e instalados, fáceis de usar e não são facilmente danificados.
(2) O circuito modular está totalmente configurado e pode ser usado em combinação para completar vários conteúdos de treinamento.
(3) A plataforma de treinamento possui um bom sistema de segurança.
2 parâmetros de desempenho
(1) Potência de entrada: sistema monofásico trifásico 220V mais ou menos 10% 60Hz
(2) Tamanho externo: 1600 mm x 800 mm x 1650 mm
(3) capacidade da unidade: <1KVA
(4) peso: <320kg
(5) condições de trabalho: temperatura - 10 ℃ ~ + 40 ℃ umidade relativa <85% (25 ℃) 3 Composição do produto
3.1 Painel de controle de energia
O painel de controle de energia adota painel de perfil de liga de alumínio, estrutura de corpo em caixa fechada e a prateleira inferior é conectada a um.
3.2 Banco de treinamento
A mesa de treinamento real é suportada pela coluna de perfil de alumínio, e o freio da roda wanxiang inferior é flexível e pode ser movido e posicionado de forma flexível. O tabletop usa a placa de base de alta densidade de 25 mm de espessura, a superfície de tratamento de face de placa de prevenção de incêndio de alta temperatura e alta pressão, completa com três guias tipo gaveta 2, porta deslizante tipo armário inferior 2 portas, a estrutura é firme, bonita e generosa.
3.3 Configuração da tela de controle de energia
(1) Entrada de alimentação trifásica monofásica, através do controle do disjuntor de vazamento, com botão de controle de parada de emergência, pressione o botão de parada de emergência para cortar a energia.
(2) Equipado com indicador de energia, soquete de saída de energia e terminal de fonte de alimentação de tipo seguro.
(3) Configure a fonte de alimentação DC múltipla com proteção contra curto-circuito.
(4) Gerador de sinal digital integrado e medidor de frequência.
4. Permite estudar:
- funções lógicas básicas: AND, OR, NOT, NAND, NOR, EXOR, EXNOR
- família lógica e interface CMOS-TTL e TTL-CMOS
- somador, comparador, seletor DCB: somador binário, conexão em cascata somadores, comparador, multiplexação, desmultiplexação, codificador e decodificador: codificador Decimal-DCB, decodificador DCB-Decimal
- RS, JK, D, T & RST flip-flop
- contadores síncronos e assíncronos
- Conversor A / D & D / A
- multivibrador, oscilador, gatilho
A bancada deve ser equipada por:
- fontes de alimentação mínimas: + 12VDC / 0,5A; + 5VDC / 2A; 1,3… 24VDC / 0… 2A
- gerador de pulso com frequência variável
- módulo de entrada composto por 8 interruptores L / H e 2 botões de pressão
- módulos de saída compostos por 08 LED min
- Display de 7 segmentos (4 dígitos) com decodificador integrado
- entradas analógicas com 4 potenciômetros de valores diferentes
- teclado hexadecimal com 16 teclas
O banco é equipado por:
- fios de conexão elétrica de segurança de 2 mm suficientes - soquete de segurança suficiente para medir Ø2mm
