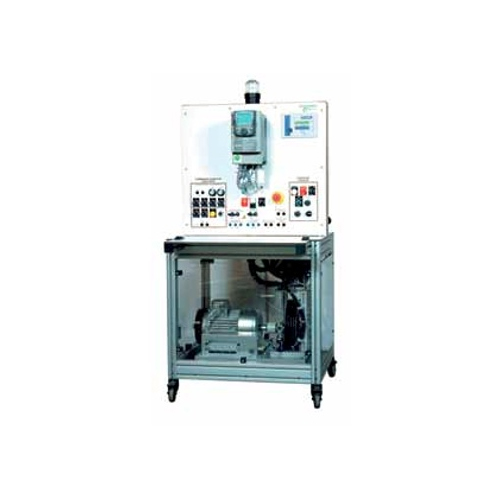

ST1116 Bancada de treinamento de inversor de 3 fases com equipamentos de ensino de cargas Eletricista
1.1 visão geral
Por meio dos experimentos relevantes, o inversor pode estar familiarizado com as características do conversor de frequência, para dominar seu princípio de controle e modo de controle, o conhecimento e as habilidades correspondentes, ternos, escolas profissionais superiores, escolas profissionais secundárias e ensino profissional relacionado à escola profissional e treinamento de habilidades exame.
1.2 recursos
(1) a plataforma de treinamento adota a estrutura de estrutura de perfil de alumínio, que pode ser movida com flexibilidade. O instrumento de medição e a fonte de alimentação de treinamento real instalação de integração embutida, fácil de usar, não fácil de danificar.
(2) a plataforma de treinamento real está totalmente configurada e os módulos podem ser usados em combinação para completar uma variedade de conteúdos de treinamento.
(3) a plataforma de treinamento possui um bom sistema de segurança. 2 parâmetros de desempenho
(1) energia de entrada: sistema trifásico trifásico 220V mais ou menos 10% 50Hz
(2) dimensão externa: 600 mm x 400 mm x 1300 mm
(3) capacidade da unidade: <0,5kva
(4) peso: <50kg
(5) condições de trabalho: temperatura -10 ℃ ~ + 40 ℃ umidade relativa <85% (25 ℃)
3. Concluir o experimento
(1) o experimento cognitivo do inversor
(2) o inversor controla o experimento do motor trifásico
4. A bancada inclui:
inversor com 6 IGBT
Potência de saída 700W
Fonte de alimentação adaptada ao inversor
Esquema sinótico na face
Terminais de conexão para medir a tensão e a corrente de saída
Unidade de controle incluindo
Gerador de sinais necessário para operar o circuito de energia
Unidade de exibição direta do valor regulado
unidade de aquisição de sinal que permite visualizar os sinais de tensão e corrente com osciloscópio
fonte de alimentação 1 kW
unidade de carga:
Carga resistiva de 3 fases 700kW
Carga indutiva de 3 fases 700kVA
Motor assíncrono 3 fases 700W, 230 / 400V, 50Hz, 1500 rpm com dinamômetro taquimétrico acoplado à extremidade do eixo
