SS3108T PLC com Treinamento em Comunicação de Rede Workbench Equipamento Didático Trainer Automático
1.1 Visão Geral
Este dispositivo de treinamento inclui PLC Siemens 1200, módulo de comunicação AS-I, tela sensível ao toque, roteador e switch e outros módulos. Através de experimentos relacionados, você pode se familiarizar com o uso básico e os métodos de programação do 1200 PLC e o uso do software de programação. Estude os princípios básicos de comunicação e compreenda a Comunicação entre o módulo AS-I, PLC e tela, estude as funções do PLC e mostre sinais de análise de diferentes protocolos, e lide com os exemplos de comunicação de máquinas industriais. Cultive o conhecimento e as habilidades correspondentes dos alunos, adequados para o ensino e treinamento de habilidades e avaliação de majores relacionados em escolas vocacionais, vocacionais, secundárias e técnicas.
1.2 Recursos
(1) A plataforma de treinamento adota uma estrutura de quadro de coluna de alumínio. A parte inferior da plataforma de treinamento está equipada com rodas universais, que podem ser movidas com flexibilidade. Vários módulos são colocados no painel, que é fácil de usar e não é facilmente danificado.
(2) O módulo de comunicação está completo e pode ser usado em combinação de várias maneiras.
(3) A estrutura geral é aberta e removível, o que pode facilmente substituir os módulos. O conteúdo do módulo é determinado de acordo com os princípios de funções produtivas e funções de aprendizagem integradas, de forma que os módulos requeridos podem ser convenientemente selecionados durante o ensino ou competição.
(4) O dispositivo de treinamento e avaliação é um componente de baixa voltagem, de uso seguro. 2 parâmetros de desempenho
(1) Potência de entrada: trifásico quatro fios AC380V ± 10% 50Hz
(2) Dimensões gerais: 1800X1760X700mm
(3) Capacidade da máquina: <1,5 KVA
(4) Peso: <120kg
(5) Condições de trabalho: temperatura ambiente -10 ℃ ～ + 40 ℃ umidade relativa ＜ 85% (25 ℃)
(6) Proteção de segurança: com dispositivos de proteção de tensão de fuga e corrente de fuga, a segurança atende aos padrões nacionais 3 Composição do produto

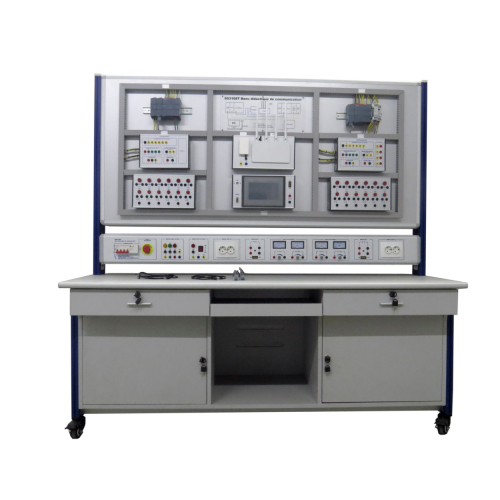

3.1 Mesa de treinamento
A mesa de treinamento é suportada por colunas de perfil de alumínio e as rodas universais na parte inferior são equipadas com freios, que podem ser movidos e posicionados com flexibilidade. O tampo da mesa adota um substrato de alta densidade com 25 mm de espessura e a superfície é tratada com uma placa resistente ao fogo de alta temperatura e alta pressão. É equipado com uma gaveta tipo gaveta de três seções e um armário inferior. A estrutura é firme e bonita.
3.2 Bancada de treinamento
(1) Fonte de alimentação total - disjuntor de fuga à terra 4P
(2) Unidade de parada de emergência
(3) Unidade de saída CA trifásica AC380V + indicador trifásico + seguro de sobrecarga trifásica
(4) Unidade de saída CA monofásica AC220V + indicador + seguro de sobrecarga
(4) Soquete
(5) Fonte de alimentação DC 24V
(6) Sinal de tensão DC0-10V analógico e unidade de sinal DC4-20mA de corrente analógica
(7) Sinal de tensão DC0-10V analógico e unidade de sinal DC4-20mA de corrente analógica
(8) Fonte de alimentação DC 24V
(9) Soquete
3.3 Módulo de painel
(1) estação mestre plc (CPU 1211C + CM1241 RS232 + CM1243-2)
(2) Desenho de layout
(3) escravo plc (CPU 1211C + CM1241 RS232)
(4) Módulo de desacoplamento de dados S22.5 + escravo AS-i (4DI)
(5) Módulo terminal da estação mestre
(6) Switch
(7) Roteador
(8) Módulo terminal escravo
(9) Módulo indicador de botão
(10) Módulo de tela de toque
(11) Módulo indicador de botão
3.4 Dispositivos de suporte
(1) 3 cabos de rede
(2) linha de comunicação RS232
(3) Placa de rede USB com fio
(4) 25 peças de cabo elétrico de segurança de 4 mm
(5) 1 pedaço de multímetro digital
(6) CD de software (software não licenciado, finalidade de ensino com usuários ilimitados)
4 pode completar o conteúdo do treinamento
(1) Treinamento de programação Siemens PLC
(2) Treinamento de comunicação PLC e PLC Ethernet
(3) Treinamento de status de PLC de monitoramento de computador
(4) Treinamento de comunicação PLC e PLC232
(5) Programação com tela de toque
(6) PLC e treinamento de comunicação de tela de toque
(7) Treinamento de comunicação sem fio entre PlC e LAN de computador
(8) Treinamento de comunicação AS-I de PLC
