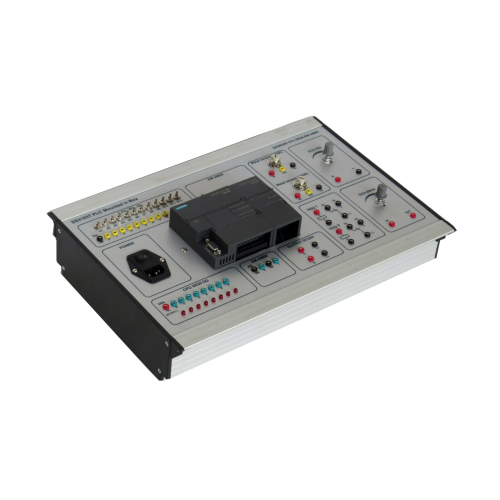

SS3103T Laboratório de instalação elétrica de equipamentos didáticos PLC montado em caixa
1. Visão geral do produto
1.1 Visão Geral
O dispositivo de treinamento é o módulo Siemens SMART SR20 PLC. Por meio dos experimentos relevantes, você pode se familiarizar com o uso básico e os métodos de programação do Siemens SMART PLC, o uso de software de programação. Cultive o conhecimento e as habilidades correspondentes dos alunos, adequados para as escolas profissionalizantes superiores, as escolas profissionais secundárias e as escolas técnicas e vocacionais relacionadas ao ensino e à avaliação de treinamento de habilidades.
1.2 Recursos
(1) Caixa suspensa de unidade modular padrão, instalação embutida em PLC.
(2) Entrada e saída do módulo PLC Todos os terminais são conduzidos para o painel através do terminal adaptador e conectados usando a linha de teste K2.
(3) O módulo PLC seleciona o módulo Siemens SMART SR20 e o módulo EM AM06, fornece 12 entradas digitais, 8 saídas de relé, 4 entradas analógicas, 2 saídas analógicas e suporte para cartão de memória.
(4) A entrada do PLC pode simular o estado da entrada digital por meio da operação da chave.
(5) A luz do LED indica o status da saída. 2. Parâmetros de desempenho
(1) Potência de entrada: sistema monofásico trifásico 220V ± 10% 50Hz
(2) Dimensões: 297 mm × 430 mm × 80 mm
(3) Capacidade da máquina: <1KVA
(4) Peso: <100kg
(5) Condições de trabalho: temperatura ambiente -10 ° C ~ +40 ° C Umidade relativa <85% (25 ° C) 3. Composição do produto
(1): Entrada digital do módulo
(2): entrada analógica do módulo EM AM06
(3): Sensor de metal tipo PNP (2 conjuntos)
(4): Saída de sinal analógico de tensão DC 0-10V
(5): Fonte de alimentação total
(6): Saída de relé PLC
(7): Saída analógica do módulo EM AM06
(8): Módulo PLC
(9): Saída PLC DC 24V
(10): Relé DC24V (2 grupos)
(11): Saída de sinal analógico atual DC 4-20mA
3.1 Entrada digital do módulo
O módulo contém 12 entradas digitais, cada uma com uma chave de estado de entrada digital analógica.
3.2 Saída de relé do módulo
O módulo contém 8 saídas de relé, cada uma com um indicador LED para indicar o status da saída de relé.
3.3 Entrada Analógica do Módulo
O módulo contém 4 pontos de entrada analógica para sinais analógicos de tensão ou analógicos de corrente.
3.4 Saída analógica do módulo
O módulo contém 2 pontos de entrada analógica para a saída de sinais analógicos.
3.5 Fonte de alimentação total
A fonte de alimentação do módulo é uma entrada AC220V e a fonte de alimentação DC24V integrada fornece energia para o PLC. As tomadas elétricas com interruptores e fusíveis são seguras e confiáveis.
3.6 Módulo PLC
O módulo contém módulo PLC utilizando módulo Siemens SMART SR20 e módulo EM AM06, fornecendo 12 entradas digitais, 8 saídas a relé, 4 entradas analógicas, 2 saídas analógicas, cartão de memória de suporte.
3.7 saída PLC DC 24V
O módulo contém dois conjuntos de fontes de alimentação DC24V de saída PLC.
3.8 Sensor de metal tipo PNP (2 conjuntos)
O módulo contém dois conjuntos de sensores de metal do tipo PNP que, quando o metal é detectado, emitem um sinal que pode ser usado como um sinal de entrada do PLC.
3.9 Relé DC24V (2 conjuntos)
O módulo contém dois conjuntos de relés DC24V (2 conjuntos), que podem ser usados como atuadores externos do CLP.
3,10 sinal analógico de tensão DC 0-10V de saída
O módulo contém um conjunto de sinal analógico de tensão DC 0-10V DC, que pode ser usado como sinal de entrada analógico de tensão DC do PLC.
3.11 Saída de sinal analógico de corrente DC 4-20mA
O módulo contém um conjunto de sinal analógico de corrente DC 4-20mA DC, que pode ser usado como sinal de entrada analógica de corrente DC do PLC.
3.12 Dispositivos complementares
(1) Linha de comunicação USB 1 peça
(2) CD de software de programação PLC 1 peça
(3) 10A funde 10 peças
(4) 1 luz indicadora amarela, 1 luz indicadora verde, 1 luz indicadora vermelha
(5) Manual em Inglês 1 peça
(6) linha de teste de 2 mm 25 peças
(7) terminais de 2 mm 3 peças
4. Pode completar o conteúdo do treinamento
(1) Treinamento em comunicação e programação de computador e PLC
(2) Treinamento de status de PLC de monitoramento de computador
(3) Treinamento de entrada analógica do PLC
