LS-PIC1 Instrutor PIC Equipamento Educacional Equipamento de Ensino Instrutor Eletricista
1. Introdução do produto:

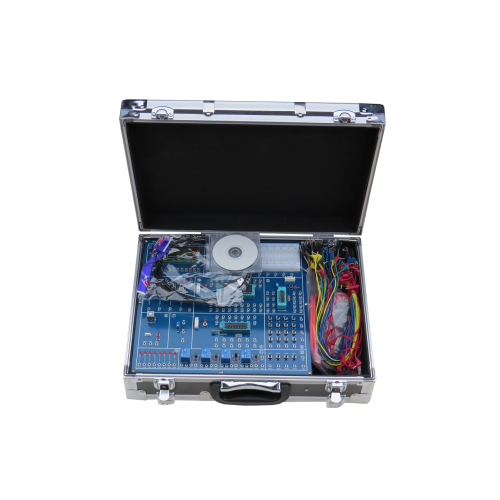

É principalmente adequado para aprender PIC SCM. equipado com três tipos de sistema mínimo de chip PIC16F877A, PIC16F876A, PIC16F628A, unidade de experiência de entrada e saída normal, módulo de programador auto-equipado de kit, conveniente para programa de gravação de chip. A interface de gravação mínima do sistema SCM oferece suporte ao simulador de conexão para fazer a simulação.
2. Parâmetros principais da caixa de treinamento:
2.1 Tamanho total: 420 (L) x 300 (L) x 120 mm (A); 3,5 kg
2.2 A fonte de alimentação: fonte de alimentação monofásica, AC 220 V, 50/60 Hz, alimentação <50VA.
2.3 Com proteção de aterramento, proteção de sobrecorrente, indicação de fonte de alimentação, indicação de alimentação principal
2.4 Ambiente de trabalho: temperatura: -10 ℃ ~ + 40 ℃
3. Parâmetro de tecnologia da fonte de sinal:
3.1 Fonte de tensão DC 5V, capacidade: 1 A 4. Composição do kit
consiste principalmente em mala portátil de experimento, programador e acessórios
4.1 Programador PIC e software
programador usado principalmente para gravar o programa de microcontrolador PIC micro® da empresa MICROCHIP no sistema Microsoft Windows XP. Este programador adota comunicação de interface USB de alta velocidade e computador, combinado com software de gravação WinPic-3.55g para terminar o trabalho de gravação do microcontrolador PICmicro® normal (DIL-8, DIL-18, DIL-28, DIL-40). Também pode ser usado para ler e gravar dados do chip de armazenamento I2C (DIL-8).
4.2 Programador e software K150
Programador K150 usado principalmente para queima de microcontrolador PICmicro® para sistema de Windows98, Windows2000 / NT e Windows XP,
4.3 Acessórios do kit de experimento
1) Linha de energia: 1pce
2) Fios de experiência de segurança de 2 mm: 40 peças
3) Cabo de extensão de porta serial de 9 PIN: 1pce
4) Programador PIC: 1 conjunto
5) Manual em inglês: 1pce
5, Projeto Experimental
1) Experiência de fluxo de água
2) Experiência de transmissão de relé
3) Experimentos de exibição dinâmica de tubo digital
4) Experiência de exibição LCD1602 LCD
5) experimento de entrada de teclado de matriz 4 * 4
6) Experiência de entrada de chave independente
7) experimento de controle PIC16F877A
8) Experiência de controle PIC16F876A
9) experimento de controle PIC16F628A
