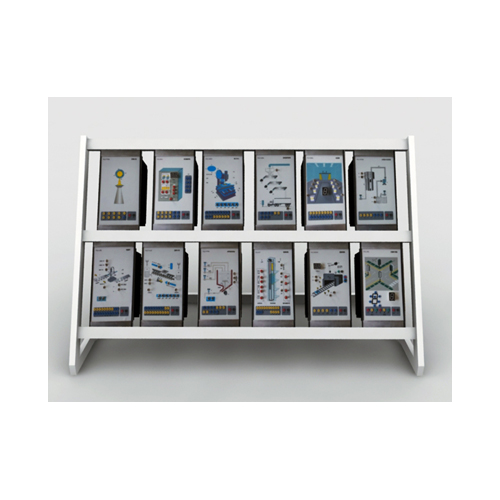

ZE3131 Equipamento didático de instrutor de circuito eletrônico Equipamento de laboratório eletrônico
1 Visão geral do produto
1.1 Visão Geral
Este treinador inclui vários módulos de circuito eletrônico. Com experimentos relacionados, você pode estar familiarizado com as características de vários circuitos eletrônicos e pode dominar seu princípio de controle e forma, treina os alunos para dominar o conhecimento e as habilidades correspondentes, é adequado para ensino profissionalizante superior, faculdade, escola secundária profissional e técnico escola de treinamento para conduzir o teste principal de ensino e treinamento de habilidades.
1.2 Característica
(1) Estrutura tipo bancada, vertical com pulverização de tubo de aço, viga fixa de liga de alumínio, pode ser fixada na mesa.
(2) O treinador tem um bom sistema de proteção de segurança.
2. Parâmetro de desempenho
(1) Potência de entrada: sistema monofásico trifásico 220V ± 10% 50Hz
(2) Dimensão: 1200 mm × 400 mm × 700 mm
(3) Capacidade da máquina completa: ＜ 1,5 KVA
(4) Peso: ＜ 50 kg
(5) Condição operacional:
l Temperatura ambiente -10 ℃ ～ + 40 ℃
2 Umidade relativa ＜ 85% (25 ℃)
3. Formação do produto
3.1 Estrutura da caixa suspensa
Vertical em ambos os lados feito de tubo de aço de 20 * 40mm, sua superfície lida com plásticos de pulverização, viga fixa modular feita de liga de alumínio especial.
3.2 Caixa de suspensão do módulo
Foi montada com alumínio especial, caixa suspensa com altura unificada de 297mm, que é do mesmo tamanho com papel A4, podendo ser utilizados diferentes módulos em qualquer combinação. 4. Especificações técnicas:
OS SISTEMAS DE TREINAMENTO SERÃO CNSISTAS DOS SEGUINTES MÓDULOS:
a) Módulo de Circuitos Eletrônicos Básicos:
▪ Chave de diodo e transistor
▪ Seguidor e comparador de tensão
▪ Detector de Zero Crossing
▪ Controlador fotoelétrico
b) Módulo gerador de forma de onda:
▪ Gatilho Schmitt e lâmpada cintilante
▪ Circuito de Atraso 555 e Multi vibrador Astable
▪ Delay Desligue o Circuito
▪ Multi vibrador OPA Astable
c) Módulo de Circuitos Digitais:
▪ BCD Adicionador e Subtrator
▪ Circuito Monoestável e Alarme
▪ Touch Switch e 4518 Counter
d) Módulo de Circuitos de Processo de Sinal:
▪ Rede Ladder R-2R
▪ Conversor A / D e D / A
▪ Filtro passa-baixo, passa-alto, passa-banda e parada de banda
e) Módulo de fonte de alimentação DC do regulador:
▪ Características dos reguladores 7805 e 7905
▪ Tensão Expandida 7805 e 7905
▪ Regulador Variável 780-5 e 7905
▪ Fonte de Corrente 7805 e 7905
f) Módulo de circuitos de aplicação de LED e transistor:
▪ Competição de elétrons - atendedor de chamadas
▪ Controlador de lâmpada remoto básico (DC)
▪ Controlador remoto de lâmpada (AC)
▪ Máquina de diversão de roda eletrônica
g) Gerador de função e módulo de fonte de alimentação DC:
▪ Formas de onda: Seno, Triângulo, quadrado, Pulso TTL
▪ Amplitude:> 10 Vpp
▪ Impedância: 50Ω ± 10%
▪ Controle de trabalho: 30% ~ 60%
▪ Display: Display LED de 6 dígitos
▪ Faixa de frequência: 10 Hz a 100 KHz (4 faixas), 100 Hz a 1 MHz (4 faixas)
▪ Controle de frequência: Sintonia fina e grossa separativa
▪ Saída de tensão constante: ± 5V, ± 12V
▪ Saída de tensão variável: 0V ~ ± 15V
▪ Requisitos de energia: 220 ~ 240V AC, 50Hz
h) Módulo de alimentação
▪ Tensão de saída constante: ± 5V, ± 12V
▪ Tensão de saída variável: 0V ~ ± 15V
▪ Fonte de alimentação: 220 ~ 240V AC, 50Hz
