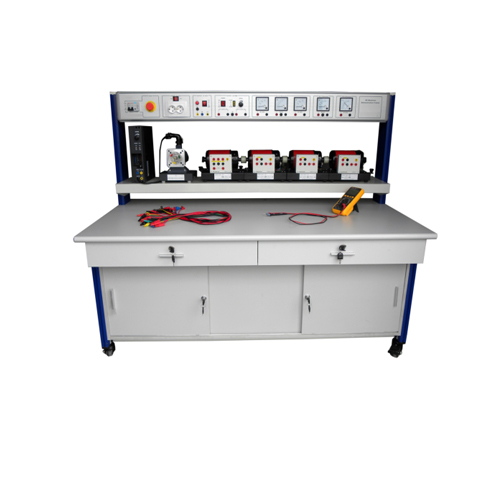

ZE3130 Instrutor DC Shunt Motor & DC Shunt Generator Equipamento Didático Equipamento de Laboratório de Engenharia Elétrica
1 Visão geral do produto
1.1 Perfil
Este treinador inclui vários tipos de motores DC, por meio de experimentos, os alunos podem se familiarizar com os recursos do motor DC, dominar seus princípios de controle e modo de controle e cultivar as habilidades técnicas e o conhecimento dos alunos. O treinador é adequado para alunos de escolas vocacionais, alunos de escolas técnicas, alunos de faculdades com especialização em tecnologia elétrica, tecnologia eletrônica, tecnologia mecatrônica, etc.
1.2 Caráter
(1) A bancada de trabalho de treinamento usa estrutura de coluna de alumínio, inclui caixa de medição e caixa de energia para testar e medir parâmetros técnicos, é fácil de usar e não é fácil de ser quebrada.
(2) Equipados com motores, os alunos podem fazer combinações e terminar muitos conteúdos de treinamento.
(3) A bancada de treinamento possui sistema de alta segurança. 2 Parâmetro técnico
(1) Potência de entrada: monofásica, três fios, 220V ± 10% 50Hz
(2) Dimensão: 1600 mm × 800 mm × 1300 mm
(3) Capacidade total: ＜ 2,0 KVA
(4) Peso: ＜ 100 kg
(5) Condições de trabalho:
Temperatura ambiente: -10 ℃ ～ + 40 ℃
Umidade relativa: ＜ 85% (25 ℃)
3 Produto consiste em
3.1 Painel de controle de energia
O painel de controle de energia usa painel de metal com estrutura de alumínio, todos do tipo fechado
estrutura de caixas
3.2 Bancada de treinamento
Bancada de treinamento em estrutura de alumínio. Existem 4 rodas universais na parte inferior da bancada, existem 2 disjuntores na roda. O treinador pode ser movido ou parar conveniente. A espessura do painel da bancada é de 25mm de substrato de alta densidade, há processo de tratamento anti-fogo de alta pressão e alta temperatura. É equipado com gaveta tipo trilho-guia, 2 gabinetes de encaixe e encaixe. A estrutura é sólida e confiável, as perspectivas são lindas.
3.3 Painel de controle de energia
(1) Monofásica, entrada de energia de três fios, foi testada por vazamento
controle do disjuntor, tem botão de parada de emergência, você pode cortar eletricidade
quando emergência.
(2) O painel de controle tem medidor de tensão do tipo dois pontos, um medidor de corrente, um medidor de energia e um medidor sem energia.
(3) É equipado com indicador, saída de plugue de alimentação Europa, soquetes de saída de segurança.
(4) Saída de corrente interna AC 220V, alimentação DC 220V enrolada, DC 0-220V alimentação contínua de armadura DC ajustável, com função de proteção contra curto-circuito.
3.4 Componente incluído
(1) Conjunto de motor 1 em derivação DC
(2) Conjunto gerador 1 de derivação DC
(3) Conjunto de acoplamento de motor 1
(4) Conjunto de unidade de carga 1
(5) Conjunto de multímetro digital 1
4 Conteúdo de treinamento
4.1 Experimento com motor Shunt DC
(1) Funcionamento do motor e verificação da transmissão
(2) Teste estático do motor
(3) Execução da conexão do circuito de controle do motor
(4) Teste de parâmetro de funcionamento do motor
4.2 Experimento com gerador de derivação DC
(1) Funcionamento do motor e verificação da transmissão
(2) Teste estático do motor
(3) Execução da conexão do circuito de controle do motor
(4) Teste de parâmetro de funcionamento do motor
(5) Velocidade de rotação do gerador e experimento de eletricidade de saída
4.3 Treinamento motor abrangente
(1) Instalação do motor e verificação do circuito
(2) Teste de resistência ao frio DC do enrolamento
(3) Teste de resistência de isolamento
(4) Experiência de excesso de velocidade do motor
(5) Experiência de carga vazia do motor
(6) Experiência de aumento de temperatura do motor
(7) Experiência de rotor bloqueado com motor
(8) Experiência de carga do motor
