1. Visão geral do produto
1.1 Visão Geral
Este dispositivo de treinamento é o módulo Siemens 1200PLC. Por meio de experimentos relacionados, você pode se familiarizar com o uso básico e os métodos de programação do S7-1200 PLC e com o uso do software de programação. Cultive o conhecimento e as habilidades correspondentes dos alunos, adequados para as escolas profissionalizantes superiores, as escolas profissionais secundárias e as escolas técnicas e vocacionais relacionadas ao ensino e à avaliação de treinamento de habilidades.
1.2 Recursos
(1) Caixa suspensa de unidade modular padrão, instalação embutida em PLC.
(2) Entrada e saída do módulo PLC Todos os terminais são conduzidos para o painel através do terminal adaptador e conectados usando a linha de teste K2.
(3) O módulo PLC seleciona o módulo Siemens 1214C, fornece 14 entradas e 10 saídas digitais, entradas analógicas 4, entradas analógicas 2, suporte para cartão de memória, suporte para expansão do módulo Ethernet.
(4) A entrada do PLC pode simular o estado da entrada digital por meio da operação da chave.
(5) As luzes LED indicam o status de entrada e saída. 2. Parâmetros de desempenho
(1) Potência de entrada: sistema monofásico trifásico 220V ± 10% 50Hz
(2) Dimensões: 297 mm × 310 mm × 80 mm
(3) Capacidade da máquina: <1KVA
(4) Peso: <100kg

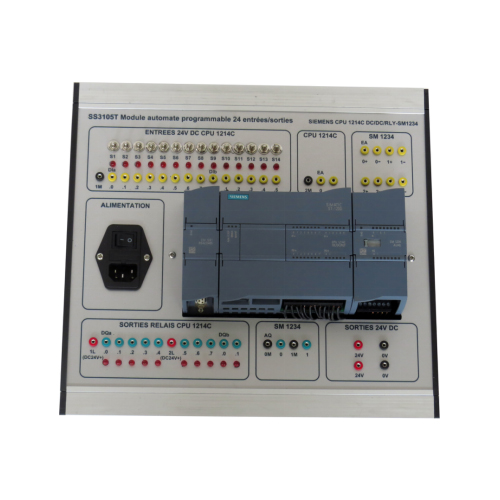

(5) Condições de trabalho: temperatura ambiente -10 ° C ~ +40 ° C Umidade relativa <85% (25 ° C) 3. Composição do produto
(1): Entrada digital do módulo
(2): entrada analógica do módulo CPU1214
(3): entrada analógica do módulo SM1234
(4): Fonte de alimentação total
(5): Saída de relé do módulo
(6): Módulo PLC
(7): saída analógica do módulo SM1234
(8): Saída PLC DC 24V
3.1 Entrada digital do módulo
O módulo contém 14 saídas digitais, cada uma com uma chave de status de entrada digital analógica e um indicador LED que indica o status de entrada digital.
3.2 Entrada analógica do módulo
O módulo contém 6 pontos de entrada analógica para sinais analógicos de tensão ou analógicos de corrente.
3.3 Fonte de alimentação total
A fonte de alimentação do módulo é uma entrada AC220V e a fonte de alimentação DC24V integrada fornece energia para o PLC. As tomadas elétricas com interruptores e fusíveis são seguras e confiáveis.
3.4 Saída de relé do módulo
O módulo contém 10 saídas de relé, cada uma com um indicador LED para indicar o status da saída de relé.
3.5 Módulo PLC
O módulo contém a Siemens CPU1214C DC / DC / RLY, módulo CM1241 e módulo CM1234. Um total de 14 entradas digitais, 10 saídas de tiristor (DC24v), 6 entradas analógicas e 2 saídas analógicas foram apresentadas ao painel do módulo.
3.6 Saída analógica do módulo
O módulo contém 2 pontos de entrada analógica para a saída de sinais analógicos.
3.7 saída PLC DC 24V
O módulo contém dois conjuntos de fontes de alimentação DC24V de saída PLC.
3.8 Dispositivos complementares
(1) linha de comunicação 1 peça
(2) CD de software de programação PLC 1 peça
(3) 10A funde 10 peças
(4) 1 luz indicadora amarela, 1 luz indicadora verde, 1 luz indicadora vermelha
(5) Manual em Inglês 1 peça
(6) linha de teste de 2 mm 25 peças
(7) terminais de 2 mm 3 peças
4. Pode completar o conteúdo do treinamento
(1) Treinamento de comunicação de computador e PLC
(2) Treinamento de programação PLC
(3) Treinamento de status de PLC de monitoramento de computador
(4) Treinamento de entrada analógica PLC
